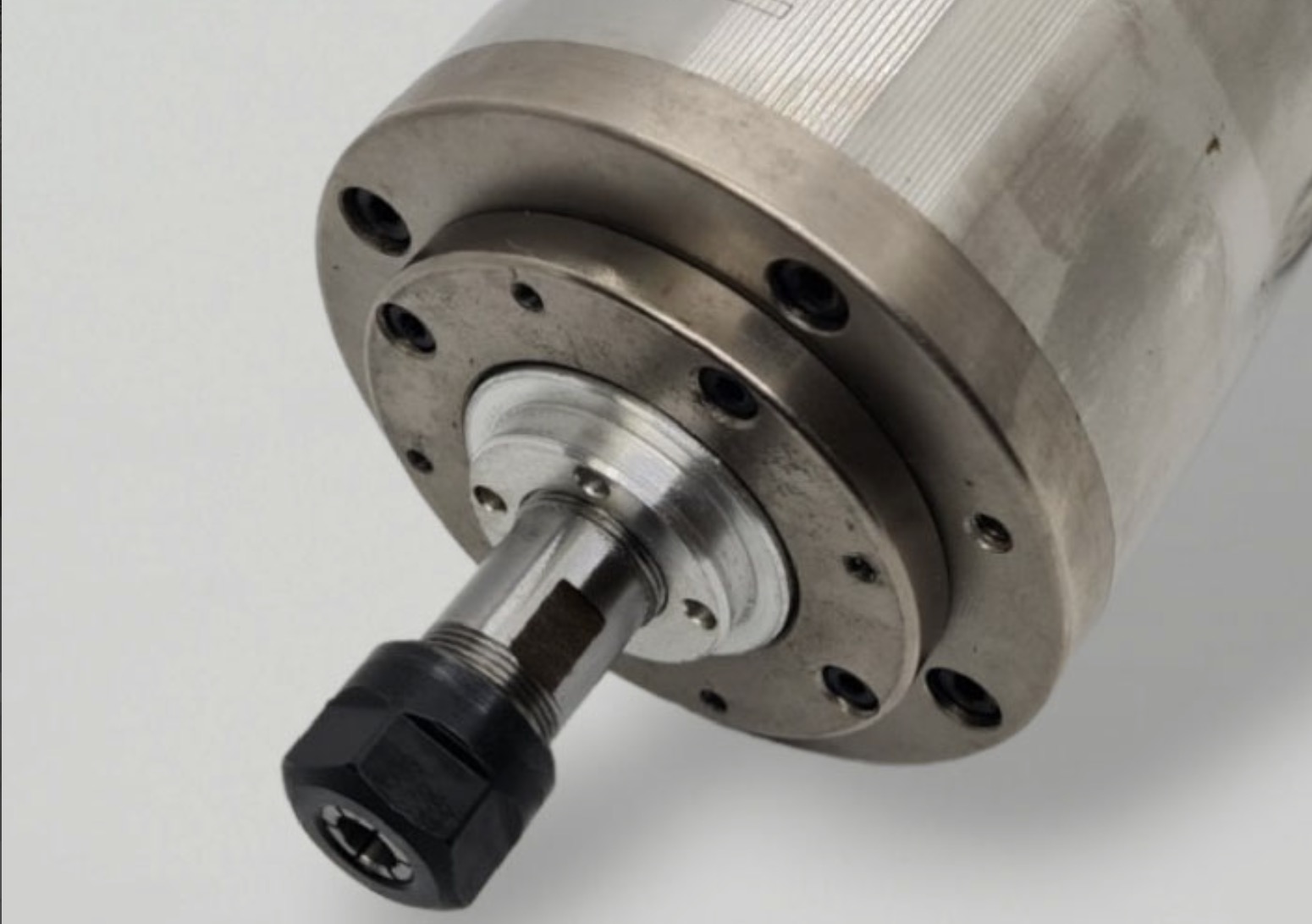

Шпиндель для ЧПК – це серце будь-якого верстата з ЧПК, що відповідає за обертання ріжучого інструменту. Від його характеристик, надійності та точності залежить якість обробки, швидкість виконання завдань та загальна продуктивність вашого ЧПК-верстата.
Типи шпинделів для ЧПК
Існує кілька основних типів шпинделів, кожен з яких має свої переваги та сфери застосування:
- Колекторні (щіткові) шпинделі: Зазвичай це ручні фрезери або гравери, адаптовані для ЧПК. Вони доступні за ціною, але мають обмежений ресурс щіток, меншу потужність та швидкість, а також вищий рівень шуму. Підходять для легких завдань та хобі-верстатів.
- Безколекторні (безщіткові) шпинделі: Більш сучасні та надійні. Вони не мають щіток, що виключає їх знос та іскріння. Характеризуються вищою ефективністю, меншим шумом, довшим терміном служби та кращим контролем швидкості.
- Високочастотні шпинделі: Найпоширеніший тип для промислових та напівпромислових ЧПК. Працюють від інвертора (частотного перетворювача), що дозволяє точно регулювати швидкість обертання в широкому діапазоні (до 24 000 об/хв і вище). Вони потужні, точні, мають високий ресурс та ефективне охолодження.
Ключові характеристики шпинделів
При виборі шпинделя слід звертати увагу на такі параметри:
- Потужність (Вт/кВт): Визначає здатність шпинделя долати опір матеріалу. Для легких робіт по дереву та пластику достатньо 0.8-1.5 кВт, для металу та твердих матеріалів потрібні шпинделі від 2.2 кВт і вище.
- Швидкість обертання (об/хв): Впливає на якість обробки та швидкість різання. Високі швидкості (18 000 – 24 000 об/хв) ідеальні для дрібного інструменту та чистової обробки м’яких матеріалів, тоді як нижчі швидкості (до 12 000 об/хв) краще підходять для обробки твердих металів великим інструментом.
- Повітряне охолодження: Простіше в установці, не потребує додаткового обладнання (насосів, радіаторів). Однак, менш ефективне при тривалих високих навантаженнях, може бути шумнішим та не завжди забезпечує стабільну температуру, що впливає на ресурс підшипників. Підходить для шпинделів малої та середньої потужності (до 2.2 кВт) та неінтенсивного використання.
- Водяне охолодження: Забезпечує ефективніше відведення тепла, підтримує стабільнішу температуру шпинделя, що значно подовжує його термін служби та підвищує надійність. Працює тихіше. Вимагає додаткового обладнання: насоса, резервуара з рідиною та радіатора (або чиллера). Рекомендовано для потужних шпинделів (від 2.2 кВт і вище) та інтенсивної експлуатації.
- Тип цанги (ER): Визначає максимальний діаметр хвостовика інструменту, який можна затиснути. Найпоширеніші типи: ER11 (для інструменту до 7 мм), ER16 (до 10 мм), ER20 (до 13 мм), ER25 (до 16 мм). Важливо переконатися, що обраний шпиндель підтримує цанги, сумісні з діаметрами інструментів, які ви плануєте використовувати.
- Точність (радіальне биття): Цей параметр вказує на відхилення осі обертання шпинделя від ідеальної. Чим менше биття (наприклад, менше 0.01 мм), тим вища точність обробки, краща якість поверхні та довший термін служби ріжучого інструменту. Для прецизійних робіт обирайте шпинделі з мінімальним биттям.
Вибір шпинделя для ваших потреб
При виборі шпинделя важливо враховувати:
- Матеріали, які ви будете обробляти: Для м’яких матеріалів (дерево, пластик) достатньо меншої потужності, для металів – потрібен потужніший шпиндель.
- Тип робіт: Чорнова обробка вимагає більшої потужності, чистова – вищої швидкості та точності.
- Бюджет: Колекторні шпинделі найдешевші, високочастотні – найдорожчі, але й найпродуктивніші.
- Сумісність з інвертором: Для високочастотних шпинделів потрібен відповідний частотний перетворювач (інвертор), який відповідає потужності та напрузі шпинделя.
Правильно підібраний шпиндель для ЧПК – це запорука ефективної та якісної роботи вашого верстата. Якщо ви готові оновити своє обладнання або потребуєте професійної консультації, відвідайте інтернет-магазин Світ Верстатів. Ми пропонуємо лише перевірені та надійні рішення.
